圓振動篩產品簡介

圓振動篩是一種做圓形振動、多層數新型振動篩，簡稱圓振篩。新鄉大漢生產的圓振篩主要有兩種類型：YA型圓振篩和YK型圓振篩，YA型振動篩是我公司自主研發的一種通用且已標準化的振動篩分設備，屬于軸偏心產生激振力，YK型圓振動篩則是在YA型圓振動篩的基礎上延伸出來的一種新型圓振動篩，屬于塊偏心產生激振力，兩款產品均能滿足篩分效率高、壽命長、不堵孔的要求，廣泛應用于選礦、選煤、建材、電力、化工等行業的物料分級中。

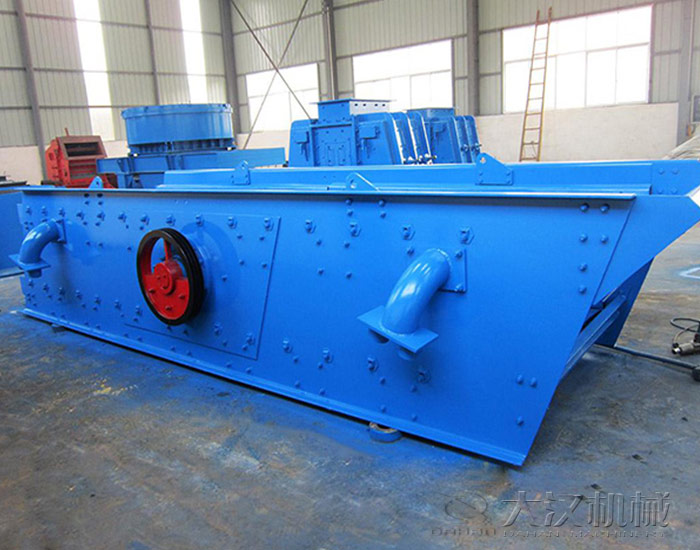

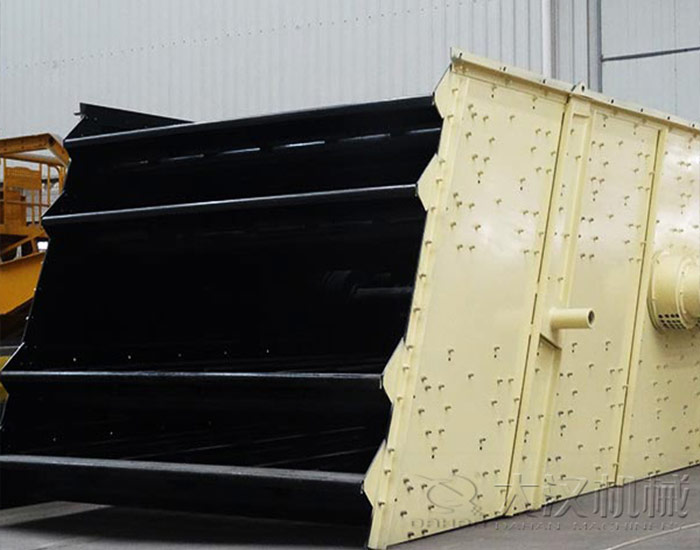

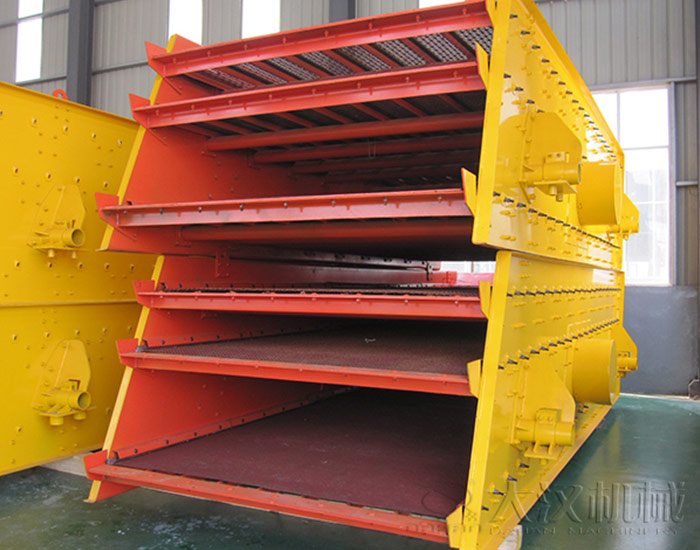

圓振動篩圖片實拍



圓振動篩工作原理

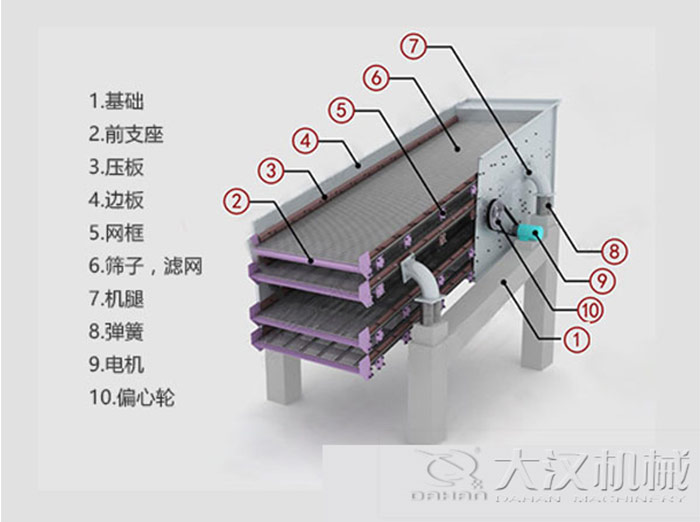

該系列圓振動篩由激振器、篩箱、篩網、振動器、隔振裝置、底座及支承裝置組成。

振動器安裝在圓振動篩篩箱的側板上，電動機經三角帶使激振器偏心塊高速旋轉,運轉的偏心塊產生很大的離心慣性力，迫使篩箱產生一定振幅的圓運動，傾斜篩面上的物料在受到篩箱傳給的沖量下而產生連續的拋擲運動，在此過程中，小于篩孔的顆粒物料通過篩網透篩，從而達到分級的目的。篩面傾角的調整可以通過改變彈簧支座位置的高度來實現。

圓振動篩性能特點

YA型圓振動篩：

1、YA系列圓振動篩為座式安裝，環槽鉚釘聯接、結構先進，堅固耐用，采用輪胎聯軸器，柔性連接，運轉平穩；

2、篩子橫梁與篩箱采用高強度螺栓，維修方便快捷；

3、采用小振幅，高頻率，大傾角結構，篩分效率高；

4、多種篩分輔助配置，更好地滿足客戶個性化的篩分需求，達到篩分目的。

YK型圓振動篩：

1、YK型塊偏心系列圓振動篩除保留了原YA型圓振篩軸偏心的特點外，還增加了塊偏心調節振幅，不僅使激振器偏心質量單重激振力增大，而且激振力可以隨時進行調控，便于模塊化設計和使用；

2、在YA圓振動篩的結構基礎上，再進行簡化，達到了既不影響設備的正常工作，又有利于提高設備的制造工藝水平和裝配精度；

3、采用十字萬向節傳動軸或橡膠聯軸節等柔性聯接，運轉更加平穩;

4、篩機篩分效率更高、處理量更大；

5、設備維修保養簡單方便，整機運行效益明顯提高。

YA/YK圓振動篩技術參數

型 號	篩面參數				給料粒度 （mm）	處理量 （t/h)	雙振幅 （mm）	電動機		單點動負荷 (N)	動負荷 (N)
	層數	面積（m²）	傾角（度）	孔徑（mm）				型號	功率(kw)
YK1230	1	3.6	15-30	3-50	≤200	220	6-10	Y160M-6	7.5	440	2200
2YK1230	2	3.6	15-30	3-50	≤200	220	6-10	Y160L-6	11	732	3660
YK1530	1	4.5	15-30	3-50	≤200	250	6-10	Y160L-6	11	720	3600
2YK1530	2	4.5	15-30	3-50	≤200	250	6-10	Y200L1-6	18	1154	5770
YK1545	1	6.75	15-30	3-50	≤200	300	6-10	Y180L-6	18	845	4225
2YK1545	2	6.75	15-30	3-50	≤200	300	6-10	Y200L1-6	22	1360	6800
YK1845	1	8.1	15-30	3-50	≤200	350	6-10	Y180L-6	18	936	4680
2YK1845	2	8.1	15-30	3-50	≤200	350	10-15	Y200L-6	22	1570	7850
YK2045	1	9	15-30	6-100	≤200	450	10-15	Y200L-6	18	987	4935
2YK2045	2	9	15-30	6-100	≤400	450	10-15	Y250L-6	22	1593	7965
YK2060	1	12	15-30	6-100	≤400	550	10-15	Y200L-6	18	1339	6695
2YK2060	2	12	15-30	6-100	≤400	550	10-15	Y250L-6	30	2149	7590
YK2460	1	14.4	15-30	6-100	≤400	600	10-15	Y250L-6	22	1518	9545
2YK2460	2	14.4	15-30	6-100	≤400	600	10-15	Y250L-6	37	2107	10535

新鄉市大漢振動機械有限公司位于振動篩之鄉-河南省新鄉市，是一家專業的振動篩生產廠家，生產的振動篩設備型號全、性能佳、價格低、質量優，關鍵是價格設定非常合理，歡迎新老客戶來廠進行參觀選購。
